        上圖就是老頭自己手工打造的USB擴充背板。我在網拍上看到人家做便的要價100大洋，我才不給你賺勒！打著小氣鬼的招牌我也要自己做一個。做完的成就感真的很好，不過還是跟人家買一個比較方便啦。

        首先我們來檢視一下需要準備哪些東西。

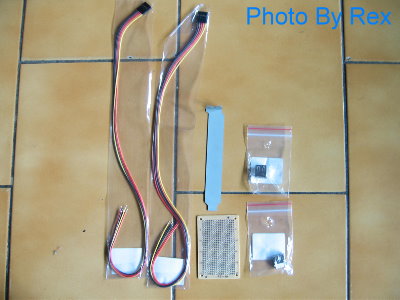

        上圖就是老頭跑去某知名連鎖電子材料店買的，因此若去其他材料行可能可以買到更優的價格。
        ‧5PIN杜邦線with接頭：其實買4PIN的就好了，不過4PIN的賣完了。NTD 9 / each
        ‧機殼插槽擋板：大家買電腦時都會有多餘的，若沒有丟到就可以拿來用，材料行買不到。FREE
        ‧最爛的電路板：其實不買也可以，只是這樣沒有支撐性。NTD 5/each
        ‧USB連接座：有很多種類可以挑選，挑選適合自己的即可。NTD 11/each
        ‧以上合計：45元。
        ‧DIY的感動：無價。

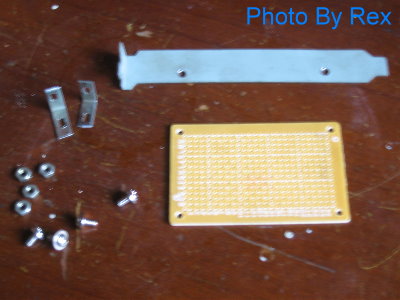

        現在我們將電路板與擋板合體，需要的材料與步驟如下：
        ‧擋板需要鑽兩個孔：孔徑請依你選的螺絲來決定。
        ‧L形鐵片兩塊：隨便找找吧，有緣就會找得到，上面要鑽孔。
        ‧螺絲X4、螺帽X4：地上找找看有沒有吧。

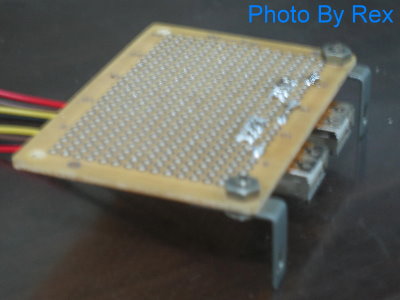

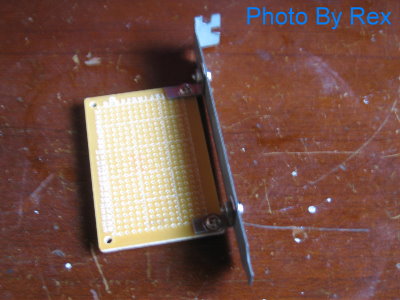

        組裝後就是這樣，感動吧，有一個雛形了。

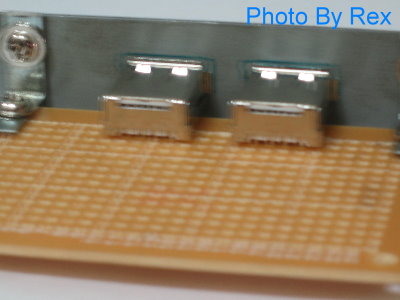

        接下來就把USB連接座偷偷的放上去(還沒銲住)，然後在擋板上畫出輪廓，等一下要挖洞。記得兩個連接座的外殼不要短路到。

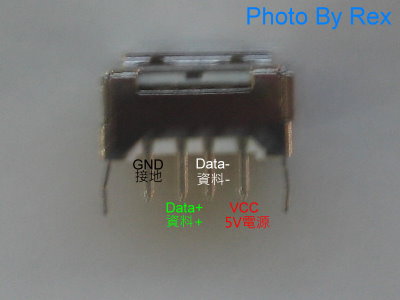

        這是USB連接座的屁股，腳位定義從右至左是VCC、D-、D+、GND。記住是從屁股看喔，從正面看就要反過來。

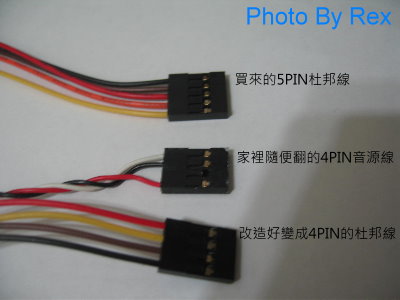

        由於我沒有買到4PIN的杜邦線，所以我從家中的垃圾堆翻出了4PIN的音源線。其實直接拿音源線也可以做啦，只是少一條線。而且還特地買了杜邦線，不用實在說不過去。
        這裡的線的排列方式要跟上上圖一樣，要以紅、白、綠、黑的方式來排。不過買來的線就是這種怪顏色，所以請催眠自己吧。

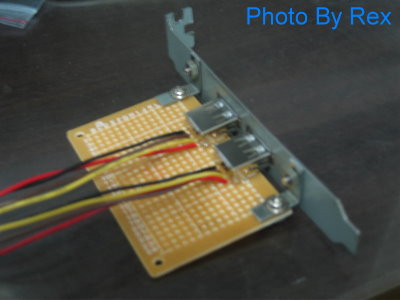

        銲好囉，銲得跟狗咬的一樣醜。因為我不是科班出身的，請見諒。m(_ _)m

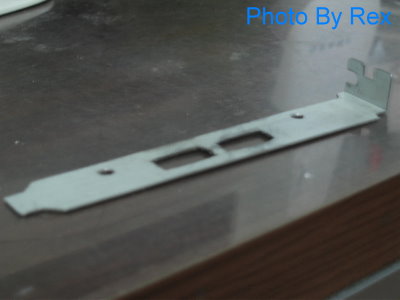

        剛剛的擋板鑽好洞了，來組裝吧。

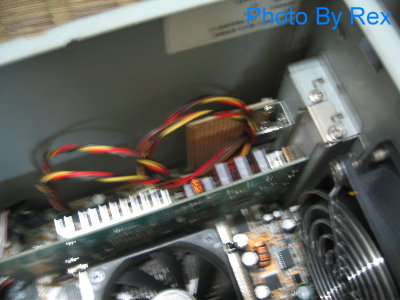

        裝上電腦，大功告成了！線就接上主機板上的USB擴充槽即可。

後記：
        我這台爛電腦只有四個USB插槽——前二後二。最近拆開電腦才發現原來還有多餘的USB擴充槽，可是我手邊也沒有擴充背板。上Y拍查看，一個竟然要價100大洋。我乾脆自己做算了，於是跑去電子材料行買材料來自己做。由於這是我第一次自己做這種東西，所以做得相當粗糙，不過DIY的感動是無可能比的。
        做這個的時候，覺得當初如果讀高職的話也不錯。讀了普通高中，又讀了商學院的資管系，對這方面的知識真是超弱的(我自己而言)。
